VPS 100 PHONO



제품분류 : 포노앰프
브랜드 : ypsilon
판 매 :














VPS-100는 위상과 재료, 설계 및 구현에 대한 우리의 길고 광범위한 평가에서 많은 변화를 이끌어 냈습니다.

능동 RIAA 등화에서 피드백 루프가 있고 RIAA 네트워크가이 피드백 루프에 있기 때문에 수동 RIAA 등화가 활성보다 선호됩니다. 일반적으로 RIAA 이퀄라이저 회로는 커패시터 및 저항기 (CR 네트워크)로 구현됩니다. 커패시터는 소위 말하는 "유전체 흡수"에너지를 유전체 물질에 저장하고 작은 지연으로 신호에 추가되어 기본 노트에 링잉 문자를 생성합니다. 이 울리는 동작은 피아노 음표에 나타납니다. 과거에는 RIAA 이퀄라이저를 구현하는 또 다른 방법으로 LCR (인덕턴스 - 캐패시턴스 - 저항) 회로가 제안되었습니다.

오래 전 일본의 TANGO 변압기는 600Ohms에서 작동하는 회로를 생산하는 데 사용되었습니다. 일부 제조업체는 원래 TANGO LCR 회로의 변형을 사용하여 LCR 기반 포노 스테이지를 사용하고 있습니다. 600ohm LCR eq의 문제는 네트워크를 적절하게 유도하는 것입니다. 전체 이득이 충분하고 출력 임피던스가 충분히 낮은 2 단 이상의 이득 단을 갖습니다.

LCR 네트워크를 구동하는 가장 좋은 방법은 변압기를 사용하는 것입니다. 우리는 특수한 비정질 C- 코어 재료를 사용하여 변압기를 설계하고 제작합니다. 권선 단열은 종이입니다. 적절하게 구현 된 LCR RIAA는 CR 네트워크보다 훨씬 자연스럽고 음악적이며 개방적인 사운드를보다 잘 정의 된 매크로 및 마이크로 다이내믹으로 들려줍니다.

가장 일반적으로 사용되는 LCR 네트워크는 이중 T 필터 네트워크를 기반으로합니다. 한 T 필터는 50-500Hz 폴을 형성하고 두 번째 T 필터는 2123Hz 폴을 형성합니다. VPS-100에서 우리는 한 걸음 더 나아갔습니다. 2123Hz 폴은 첫 번째 이득 단계에서 실제적으로 부유 용량이없는 공심 형 인덕터에 의해 형성되고 50-500Hz 폴은 두 번째 스테이지의 출력에서 높은 신호 레벨로 직접 형성됩니다. 따라서 이것은 SIEMENS C3g 튜브를 기반으로 한 두 개의 게인 스테이지를 사용하는 분할 RIAA 디자인입니다. 이 튜브는 10.000 시간 동안 매우 안정적입니다.

전원 공급 장치는 6CA4 튜브 정류기와 초크 필터를 사용합니다. 튜브 용 히터는 두 번째 단계에서는 AC이고 첫 번째 단계에서는 DC 수동 조절입니다. 이 구조는 인쇄 회로 기판을 사용하지 않으며 당사의 압출 및 어닐링 된 실버 와이어를 사용하여 포인트 투 포인트 (point to point) 실버 와이어입니다. 특별하게 설계된 디커플링 시스템을 사용하여 첫 번째 게인 스테이지와 2123 폴 코일을 기계적으로 분리하는 데 특히주의하십시오. 나머지 구조물은 알루미늄 바닥 판과 함께 매우 단단한 플랫폼을 형성하는 알루미늄 서브 섀시에 장착됩니다.


















SPECIFICATIONS VPS-100 PHONO STAGE

INPUT IMPEDANCE 47Kohm/200 pf
OUTPUT IMPEDANCE 1200 Ohm

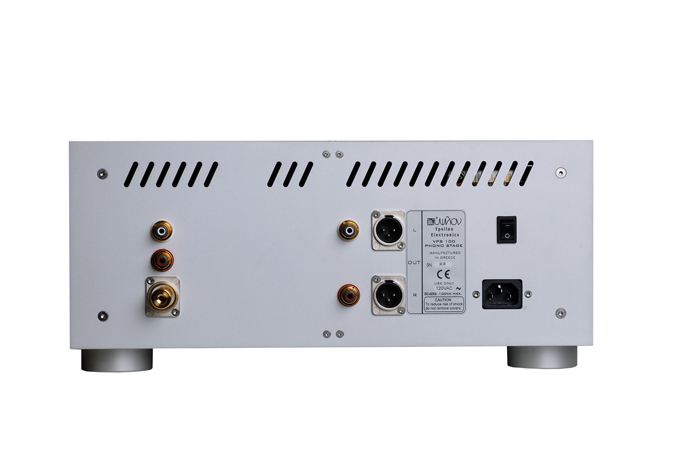

OUTPUTS RCA unbalanced XLR unbalanced(pin1,3grounded)
FREQUENCY RESPONSE -3db @ 10hz-40khz
MAXIMUM OUTPUT VOLTAGE 5 V peak @ 1Khz 50V peak @ 50Hz
RIAA ACCURACY +/- 0,5 db 20hz-20khz
CHANNEL MIS MATCH < 0,2 db
GAIN 39 db
POWER CONSUMPTION Typically 20 W
DIMENSIONS 400x180x400 (WxHxD)mm
WEIGHT 25 Kgr
