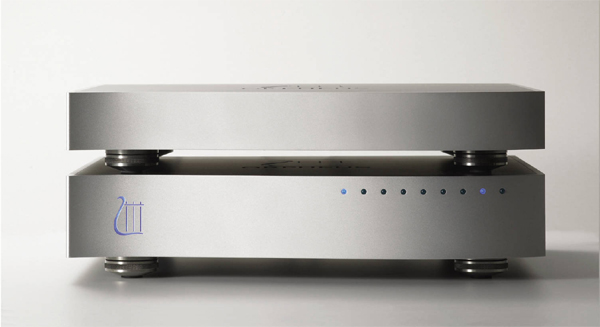

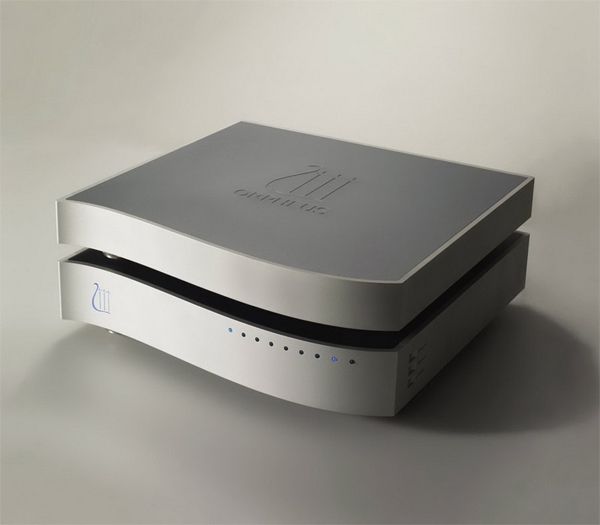

디지털 분야에서 세계적인 명성을 얻고 있는 아나그램 테크놀로지의 최신 모듈 기술을 적용한 오르페우스 헤리티지 DAC.
이전의 1U사이즈의 Classic Line으로 증명된 기술력이, 궁극의 퍼포먼스를 위해서 그 봉인이 풀렸습니다. 결국 그 모습을 나타낸 Heritage DAC은 여러분을 미 체험 영역으로 초대합니다.

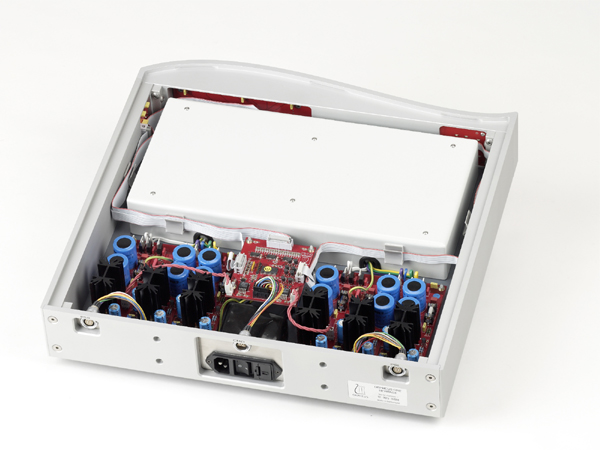

이번에 도착한 것은, 컨트롤 기능을 갖춘 대형 전원부와 D/A변환 회로부를 별도 케이스로 하여, 최고 품질의 마스터 클락과 전원 시스템을 갖추게 되었습니다.
■ Latest Q5는 아나그램 테크놀로지의 최신 비동기 샘플 레이트 변환 장치(SRC)입니다.
Latest Q5 모듈을 채널마다 탑재. 192kHz까지의 PCM디지탈 신호를 모두 768kHz/24bit에 변환.
마스터 클락은 타임 락 모듈에 의해, 1피코 이하의 초저지터-성능으로 엄격하게 관리되고 있습니다. DSP에는1초간에 8억회의 적화연산 처리가 가능한 초고속DSP가 사용되고 있습니다.
■ AD1955AD/A변환 섹션에서는, 아날로그 디바이스사의 듀얼DAC입니다. AD1955A를 4기, 독립한 합계 8회로의 DAC을 하나의 채널에 사용.
AD1955A에 내장되는 디지털 필터는 사용하지 않고 우회하도록 되어 SONIC2로부터의 신호를 정확하게 변환합니다.
■ SONIC2 Q5 768kHz/24bit디지털 데이터는 SONIC2모듈에서, 384kHz/24bit데이터를 8회로분 을 생성.
4기의 DAC에는 정상신호, 나머지의 4기에는 역상의 신호를 보내, 그 쌍방의 출력 전류를 가산. I/V변환 회로의 전압 출력을 차동 합성하는 것으로, 초미소 영역에 있어도, 경이적인SN비와 다이나믹 레인지를 획득하고 있습니다.
■ 최고 품질을 자랑하는 컴퍼넌트 모든 파트에는, 톱?그레이드의 컴퍼넌트 (Vishay저항이나Leclan-che캡등) 엄격한 선별 후에, 채용되고 있습니다.

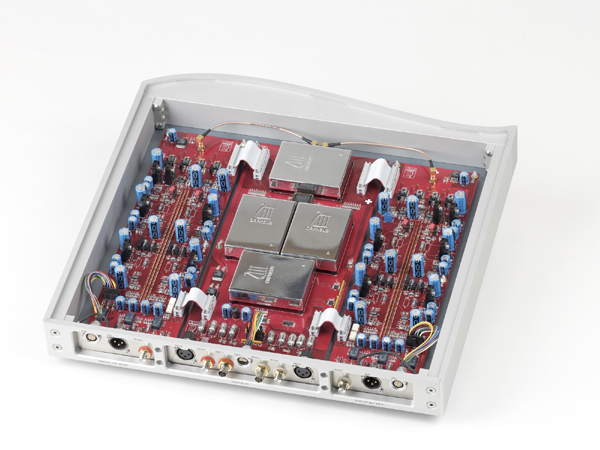

PCB기반은 최고의 퀄리티를 가지는, 금도금기판을 사용해, 여러가지 전원이나 어스를 위해 특별한 전용 도체 레일을 사용. 모든 파트는 최단 경로에서 결합되며, 2개의 케이스는 전용 케이블로 접속됩니다.
|

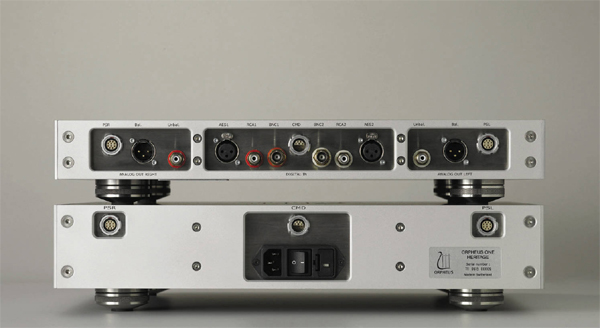

디지털 입력 AES×2,RCA×2,BNC×2
입력 데이터 44.1kHz - 192kHz / 16 to 24 bit
아날로그 출력 balance(4Vrms)×1,unbalanced×1
linearity down to ~-140dB
노이즈 플로어 around ~-140dB
사이즈 H150×W440×D380mm
중량 30 kg
비고 위상 변환 스윗치
|
|
